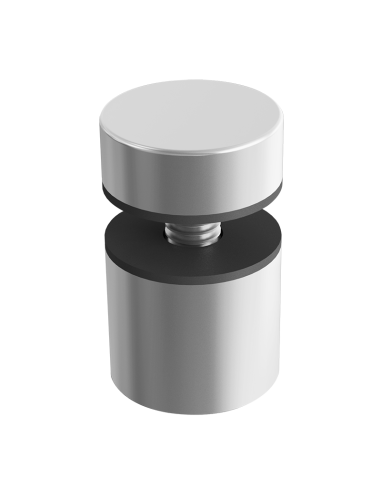

Conector Tepatitlán de 16mm
El Conector Tepatitlán de 16mm es un herraje diseñado para la fijación de muro a vidrio templado en instalaciones que requieren un punto de sujeción compacto y de apariencia limpia. Cuenta con un cuerpo de 19 mm de diámetro y una base de 16 mm de largo, además de un tornillo tensor de 10 mm de diámetro. Su diseño permite realizar la fijación del cristal mediante el sistema de barrenado indicado en la ficha técnica, ofreciendo una solución adecuada para proyectos de vidrio templado.
Características del Conector Tepatitlán
Este conector está diseñado específicamente para realizar una fijación entre muro y vidrio templado. Su configuración permite sujetar el cristal mediante un sistema de tornillo tensor, manteniendo el herraje en contacto con el vidrio. El cuerpo tiene un diámetro de 19 mm y la base cuenta con 16 mm de largo. Estas dimensiones permiten considerar el espacio disponible tanto en el cristal como en la superficie donde será instalado.
Compatibilidad con cristal templado
El Conector Tepatitlán de 16mm está indicado para cristal de 6 a 10 mm de espesor. Antes de preparar el vidrio es importante comprobar el espesor del cristal y realizar el barrenado de acuerdo con las dimensiones especificadas para el herraje. La ficha técnica muestra un barreno de 12 mm de diámetro y señala que la distancia A debe ser como mínimo dos veces el espesor del vidrio.
Fijación muro a vidrio
La aplicación principal del conector es la fijación de vidrio templado directamente al muro. El sistema utiliza un tornillo tensor de 10 mm de diámetro para sujetar el conjunto. Para la instalación sobre muro, la ficha técnica indica utilizar taquete expansivo y pija, considerando que el elemento de fijación debe ser adecuado para la superficie donde se realizará el montaje.
Material del herraje
El cuerpo del Conector Tepatitlán de 16mm utiliza acero inoxidable en el exterior y latón en el interior. Esta combinación forma parte de la construcción especificada por HERRALUM para este modelo. El acabado disponible es satinado, proporcionando una apariencia discreta que puede integrarse con diferentes instalaciones de vidrio templado y otros herrajes arquitectónicos.
Medidas principales
El conector tiene un diámetro exterior de 19 mm y una base de 16 mm de largo. El tornillo tensor tiene un diámetro de 10 mm. La ficha técnica también muestra un barreno de 12 mm en el vidrio para realizar la instalación. Estas medidas deben considerarse durante la fabricación y preparación del cristal para asegurar que el herraje pueda colocarse correctamente.
Capacidad de carga
La capacidad indicada para el Conector Tepatitlán de 16mm es de hasta 5 kg por pieza. Esta especificación debe tomarse en cuenta al diseñar la instalación y determinar la cantidad de puntos de fijación necesarios para el proyecto. La selección y distribución de los conectores debe realizarse considerando las características particulares del vidrio y de la estructura donde será instalado.
Preparación del vidrio
La instalación requiere realizar un barreno en el cristal templado. La ficha técnica especifica un diámetro de 12 mm para el barreno y establece que la distancia mínima desde el centro del barreno hasta el borde debe ser equivalente a dos veces el espesor del vidrio. Es importante realizar esta preparación antes de instalar el herraje y respetar las medidas indicadas para evitar una colocación incorrecta.
Acabado y mantenimiento
El acabado disponible para este modelo es satinado. Para conservar correctamente la superficie del herraje, HERRALUM recomienda no utilizar limpiadores a base de cloro y señala como recomendable el uso del limpiador 138010100. Evitar productos de limpieza con cloro ayuda a mantener adecuadamente los materiales y el acabado del herraje.
Compra en Aluminios y Herrajes RENOVA
En Aluminios y Herrajes RENOVA puedes adquirir este herraje HERRALUM para proyectos de fijación de vidrio templado a muro. El Conector Tepatitlán de 16mm se vende por pieza, permitiendo adquirir la cantidad necesaria para cada instalación. Es una opción para trabajos de cancelería, vidrio arquitectónico y proyectos donde se requiere una fijación muro a vidrio mediante un conector de dimensiones compactas.
